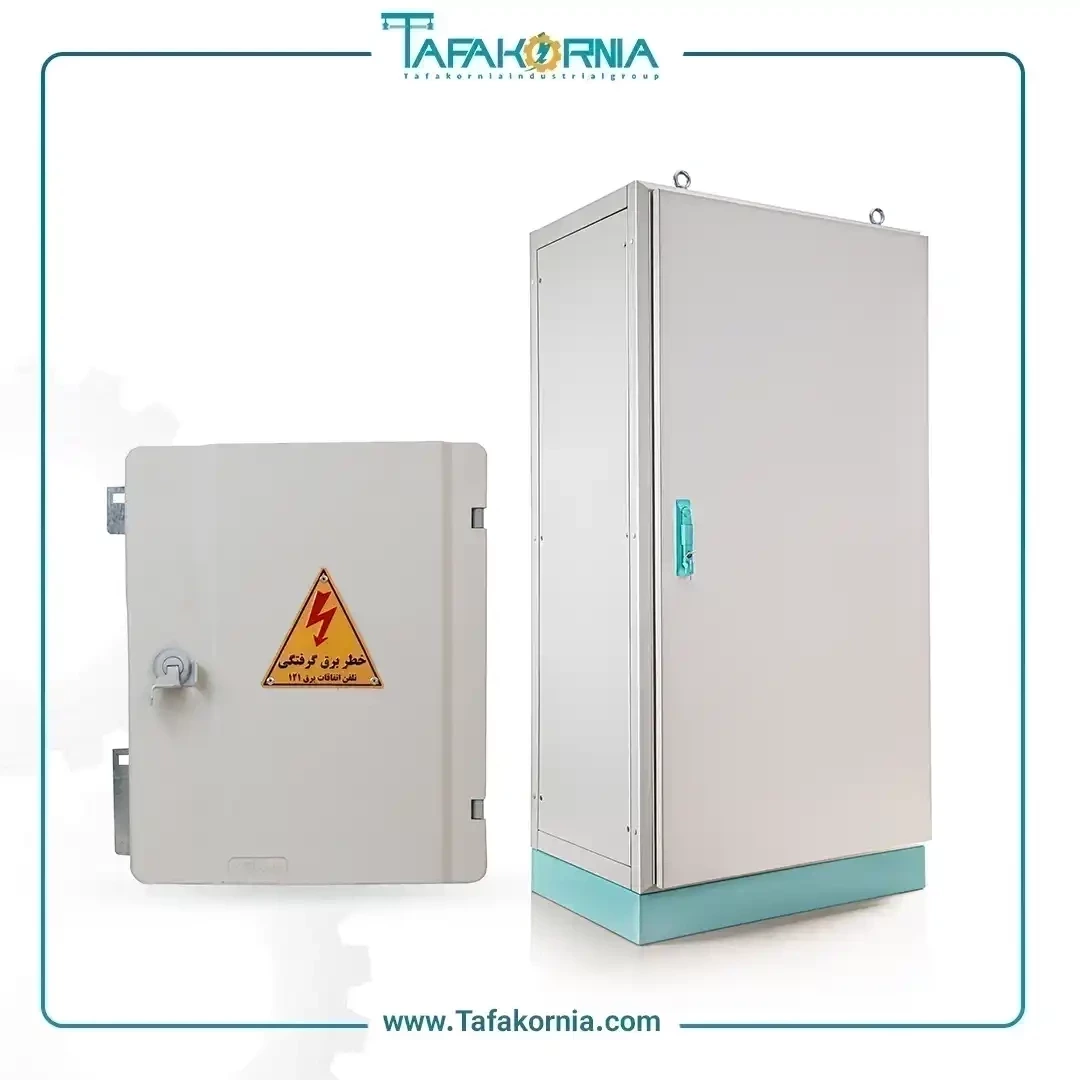

تفاوت تابلو برق فلزی و پلاستیکی؛ کدام برای پروژه شما مناسب‌تر است؟
انتخاب جنس بدنه تابلو برق یکی از تصمیم‌های مهم در طراحی و اجرای سیستم‌های برق‌رسانی است. جنس بدنه می‌تواند بر استحکام مکانیکی، مقاومت در برابر شرایط محیطی، ایمنی، مدیریت حرارت، قابلیت سفارشی‌سازی و هزینه نهایی پروژه تأثیر بگذارد.
به‌طور کلی، تابلو برق فلزی به دلیل استحکام بالا، امکان تولید در ابعاد مختلف و قابلیت سفارشی‌سازی گسترده، در بسیاری از پروژه‌های صنعتی مورد استفاده قرار می‌گیرد. در مقابل، تابلو برق پلاستیکی یا پلیمری به دلیل وزن کمتر، عایق بودن بدنه و مقاومت برخی پلیمرها در برابر خوردگی، برای بعضی کاربردهای ساختمانی، تابلوهای کوچک و شرایط محیطی خاص گزینه مناسبی است.
بنابراین برای پاسخ به این سؤال که تابلو برق فلزی بهتر است یا پلاستیکی؟ باید شرایط واقعی پروژه، محل نصب، ابعاد تابلو، تجهیزات داخلی، درجه حفاظت موردنیاز و شرایط محیطی بررسی شوند.

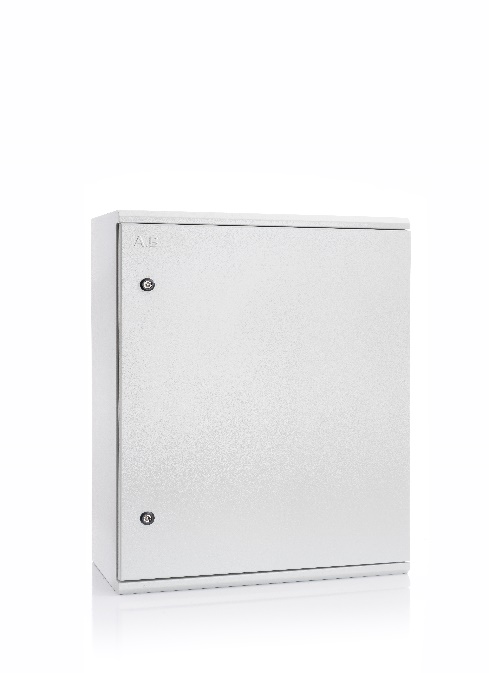

تابلو برق فلزی چیست؟
تابلو برق فلزی دارای محفظه‌ای است که بدنه آن از ورق فلزی ساخته می‌شود و برای استقرار و حفاظت تجهیزات الکتریکی مورد استفاده قرار می‌گیرد.
در ساخت بدنه تابلوهای برق صنعتی می‌توان از متریال‌های مختلفی استفاده کرد که از رایج‌ترین آن‌ها می‌توان به موارد زیر اشاره کرد:
-
ورق فولادی: یکی از متریال‌های رایج در ساخت بدنه تابلو برق که برای افزایش مقاومت سطح در برابر عوامل محیطی معمولاً همراه با پوشش مناسب مورد استفاده قرار می‌گیرد.
-
ورق گالوانیزه سرد: به دلیل برخورداری از پوشش محافظ روی سطح ورق و مقاومت مناسب در برابر خوردگی، در ساخت بدنه تابلوهای برق صنعتی کاربرد دارد.
-
ورق استنلس استیل (فولاد زنگ‌نزن): مناسب برخی محیط‌های خورنده و پروژه‌هایی که مقاومت بالاتری در برابر رطوبت یا مواد شیمیایی نیاز دارند.
-
آلومینیوم: وزن کمتری نسبت به فولاد دارد و در برخی کاربردهای خاص مورد استفاده قرار می‌گیرد.
گروه صنعتی تفکرنیا در تولید تابلوهای برق صنعتی از بدنه فلزی و ورق گالوانیزه سرد استفاده می‌کند.
البته کیفیت یک تابلو فلزی فقط به جنس ورق وابسته نیست. ضخامت مناسب ورق، طراحی بدنه، دقت برش و پانچ، کیفیت خم‌کاری، جوشکاری، مونتاژ، آب‌بندی، نوع لولا و قفل و طراحی ورودی کابل همگی در استحکام و عملکرد نهایی تابلو نقش دارند.

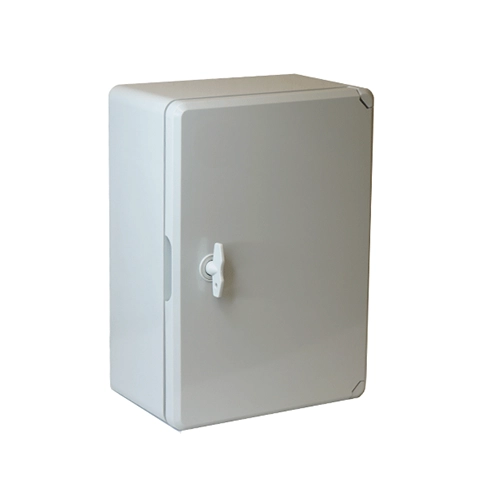

تابلو برق پلاستیکی چیست؟
تابلو برق پلاستیکی یا پلیمری از مواد پلیمری مهندسی ساخته می‌شود. بسته به نوع محصول و کاربرد، موادی مانند پلی‌کربنات، ABS یا کامپوزیت‌های تقویت‌شده می‌توانند در ساخت این محفظه‌ها استفاده شوند.
مهم‌ترین مزایای این نوع بدنه، وزن کمتر، عایق بودن و مقاومت مناسب برخی مواد پلیمری در برابر خوردگی است.
بااین‌حال، تمام تابلوهای پلاستیکی عملکرد یکسانی ندارند. مقاومت در برابر ضربه، حرارت، تابش UV و شرایط محیطی به نوع پلیمر، گرید ماده، طراحی محفظه و مشخصات فنی محصول بستگی دارد.
تفاوت تابلو برق فلزی و پلاستیکی در یک نگاه
| معیار |
تابلو برق فلزی |
تابلو برق پلاستیکی |
| استحکام مکانیکی |
عموماً بالا |
وابسته به نوع و گرید پلیمر |
| وزن |
بیشتر |
کمتر |
| مقاومت در برابر خوردگی |
وابسته به نوع ورق و حفاظت سطح |
بسیاری از پلیمرها مقاومت مناسبی دارند |
| هدایت الکتریکی بدنه |
هادی؛ نیازمند رعایت الزامات حفاظتی |
عموماً عایق |
| ساخت در ابعاد بزرگ |
مناسب |
معمولاً محدودتر |
| سفارشی‌سازی |
بسیار بالا |
در مدل‌های قالبی محدودتر |
| ایجاد برش و ورودی کابل |
انعطاف‌پذیری بالا |
وابسته به طراحی محفظه |
| مدیریت حرارت |
هدایت حرارتی بالاتر، اما نیازمند طراحی صحیح |
نیازمند توجه به مشخصات حرارتی پلیمر |
| کاربرد صنعتی |
بسیار رایج |
مناسب برخی کاربردهای مشخص |
| تابلوهای کوچک ساختمانی |
قابل استفاده |
بسیار رایج |
| تغییرات و توسعه بعدی |
معمولاً انعطاف‌پذیرتر |
در مدل‌های قالبی محدودتر |
تفاوت استحکام تابلو برق فلزی و پلاستیکی
یکی از دلایل استفاده گسترده از تابلو برق فلزی در پروژه‌های صنعتی، استحکام مکانیکی و امکان طراحی سازه متناسب با ابعاد و وزن تجهیزات است.
در تابلوهای بزرگ، وزن صفحه نصب، تجهیزات، کابل‌ها و متعلقات داخلی می‌تواند قابل‌توجه باشد. در چنین شرایطی، ضخامت مناسب ورق، طراحی خم‌ها و ساختار بدنه اهمیت زیادی پیدا می‌کند.
محفظه‌های پلیمری نیز بسته به جنس و طراحی می‌توانند مقاومت مکانیکی مناسبی داشته باشند؛ بنابراین برای ارزیابی دقیق باید مشخصات فنی هر محصول و الزامات پروژه بررسی شود.
مقاومت در برابر رطوبت و خوردگی
این تصور که هر تابلو پلاستیکی ضدآب است یا هر تابلو فلزی در محیط مرطوب دچار خوردگی می‌شود، صحیح نیست.
عملکرد محفظه در برابر آب و گردوغبار به عواملی مانند طراحی بدنه، آب‌بندی درب، نقاط اتصال، ورودی کابل و درجه حفاظت IP بستگی دارد.
در تابلوهای فلزی، نوع ورق و حفاظت سطحی نیز اهمیت دارد. استفاده از ورق گالوانیزه سرد یکی از راهکارهای مورد استفاده برای افزایش مقاومت ورق در برابر خوردگی است.
در محفظه‌های پلیمری زنگ‌زدگی فلز مطرح نیست، اما برای نصب در فضای باز باید مقاومت ماده در برابر UV، تغییرات دما و سایر عوامل محیطی نیز بررسی شود.
درجه حفاظت IP در تابلو فلزی و پلاستیکی
درجه IP ویژگی ذاتی فلز یا پلاستیک نیست.
یک تابلو فلزی و یک تابلو پلاستیکی هر دو می‌توانند بسته به طراحی و آب‌بندی، درجات حفاظت متفاوتی داشته باشند.
هنگام انتخاب IP مناسب باید مواردی مانند:
بررسی شوند.
بنابراین IP بالاتر همیشه به معنای انتخاب بهتر نیست و درجه حفاظت باید متناسب با شرایط واقعی پروژه تعیین شود.
تفاوت تابلو فلزی و پلاستیکی از نظر مدیریت حرارت
مدیریت حرارت یکی از عوامل مهم در انتخاب و طراحی تابلو برق صنعتی است.
تجهیزات الکتریکی داخل تابلو هنگام کار گرما تولید می‌کنند. میزان این گرما به نوع تجهیزات، تعداد آن‌ها، شرایط کاری و جریان عبوری بستگی دارد.
فلز نسبت به بسیاری از مواد پلیمری هدایت حرارتی بیشتری دارد، اما جنس بدنه به‌تنهایی تعیین‌کننده دمای داخل تابلو نیست.
در طراحی باید مواردی مانند:
نیز بررسی شوند.
ایمنی الکتریکی؛ بدنه فلزی یا پلاستیکی؟
یکی از تفاوت‌های مهم این دو نوع محفظه، هدایت الکتریکی بدنه است.
بدنه فلزی رسانای الکتریکی است؛ بنابراین الزامات حفاظتی و اتصال حفاظتی قسمت‌های هادی باید براساس طراحی و استانداردهای مربوطه رعایت شوند.
بدنه‌های پلیمری عموماً عایق هستند، اما عایق بودن محفظه به معنای حذف سایر الزامات ایمنی الکتریکی تابلو نیست.
در هر دو نوع، طراحی صحیح و رعایت الزامات حفاظتی اهمیت اساسی دارد.
چرا از ورق گالوانیزه سرد در ساخت تابلو برق صنعتی استفاده می‌شود؟
در ساخت بدنه تابلو برق صنعتی، ورق باید علاوه بر استحکام مناسب، قابلیت انجام فرآیندهایی مانند برش، پانچ و خم‌کاری را داشته باشد.
ورق گالوانیزه سرد به دلیل سطح محافظت‌شده و مقاومت مناسب در برابر خوردگی، در ساخت بدنه برخی تابلوهای برق صنعتی مورد استفاده قرار می‌گیرد.
اما استفاده از ورق مناسب تنها بخشی از کیفیت محصول است. دقت در برش، پانچ و خم‌کاری، کیفیت اتصال قطعات، ساختار درب، آب‌بندی و مونتاژ نیز بر کیفیت نهایی تابلو تأثیر مستقیم دارند.
به همین دلیل هنگام خرید تابلو برق صنعتی، فقط عبارت «گالوانیزه» یا ضخامت ورق را معیار کیفیت قرار ندهید؛ کیفیت طراحی و فرآیند ساخت بدنه نیز اهمیت زیادی دارد.
قابلیت سفارشی‌سازی؛ یکی از مزایای مهم تابلو برق فلزی
یکی از مزیت‌های مهم تابلوهای فلزی صنعتی، امکان طراحی و ساخت متناسب با نیاز پروژه است.
در فرآیند تولید می‌توان مواردی مانند:
را براساس مشخصات پروژه طراحی کرد.
این انعطاف‌پذیری یکی از دلایل استفاده گسترده از تابلوهای فلزی در پروژه‌هایی است که محفظه‌های آماده پاسخ‌گوی نیاز آن‌ها نیستند.
برای فضای باز تابلو فلزی بهتر است یا پلاستیکی؟
برای نصب در فضای باز نمی‌توان تنها براساس جنس بدنه تصمیم گرفت.
در تابلو فلزی باید نوع ورق، حفاظت در برابر خوردگی، آب‌بندی، درجه IP و شرایط نصب بررسی شود.
در تابلو پلیمری نیز علاوه بر IP، مقاومت در برابر تابش UV، تغییرات دما و شرایط محیطی اهمیت دارد.
در نتیجه برای انتخاب تابلو فضای باز باید مجموعه‌ای از عوامل شامل IP، شرایط آب‌وهوایی، تابش خورشید، احتمال خوردگی، دمای محیط، تجهیزات داخلی و نحوه نصب بررسی شوند.
برای پروژه صنعتی کدام گزینه مناسب‌تر است؟
در بسیاری از پروژه‌های صنعتی، تابلو برق فلزی به دلیل استحکام سازه‌ای، امکان ساخت در ابعاد مختلف، قابلیت سفارشی‌سازی و انعطاف‌پذیری در جانمایی تجهیزات کاربرد گسترده‌ای دارد.
در مقابل، در برخی محیط‌های خاص که خوردگی یا ویژگی‌های عایقی اهمیت بیشتری دارند، ممکن است استفاده از محفظه‌های پلیمری مهندسی نیز بررسی شود.
بنابراین انتخاب نهایی باید براساس شرایط واقعی پروژه انجام شود.
هنگام خرید تابلو برق فلزی به چه نکاتی توجه کنیم؟
هنگام ارزیابی کیفیت یک تابلو برق صنعتی فقط ظاهر یا قیمت محصول را بررسی نکنید. موارد زیر اهمیت بیشتری دارند:
-
نوع و ضخامت ورق متناسب با ابعاد تابلو
-
دقت برش و پانچ
-
کیفیت خم‌کاری و لبه‌ها
-
کیفیت جوشکاری و مونتاژ
-
ساختار و آب‌بندی درب
-
کیفیت لولا و قفل
-
طراحی صفحه نصب
-
محل و ساختار گلند پلیت
-
درجه حفاظت موردنیاز پروژه
-
امکان سفارشی‌سازی براساس نقشه و شرایط نصب
-
سابقه و توان فنی تولیدکننده
بررسی مجموعه این عوامل تصویر دقیق‌تری از کیفیت محصول نسبت به مقایسه صرف قیمت یا ضخامت ورق ارائه می‌دهد.
استانداردهای مهم در انتخاب تابلو برق
در تابلوهای فشار ضعیف، مجموعه استانداردهای IEC 61439 یکی از مراجع مهم مرتبط با مجموعه‌های تابلو برق فشار ضعیف است.
درجه حفاظت IP و در صورت نیاز مقاومت مکانیکی محفظه نیز باید متناسب با شرایط پروژه بررسی شوند.
نکته مهم این است که IP یا جنس بدنه به‌تنهایی نشان‌دهنده انطباق کامل یک تابلو با IEC 61439 نیست و مجموعه الزامات مربوط به تابلو باید مورد بررسی قرار گیرد.
جدول انتخاب سریع تابلو برق فلزی یا پلاستیکی
| شرایط پروژه |
گزینه قابل بررسی |
عامل اصلی تصمیم |
| تابلو صنعتی بزرگ |
فلزی |
استحکام و قابلیت سفارشی‌سازی |
| تجهیزات داخلی سنگین |
فلزی |
استحکام سازه |
| نیاز به ابعاد اختصاصی |
فلزی |
انعطاف در ساخت |
| جعبه توزیع کوچک |
فلزی یا پلاستیکی |
شرایط پروژه |
| محیط مرطوب |
هر دو |
IP، متریال و شرایط محیط |
| محیط خورنده |
نیازمند بررسی تخصصی |
نوع و شدت خوردگی |
| فضای باز |
هر دو |
IP، UV، خوردگی و دما |
| تجهیزات مولد حرارت |
نیازمند بررسی حرارتی |
توان تلفاتی و شرایط محیط |
سوالات متداول درباره تابلو برق فلزی و پلاستیکی
تابلو برق فلزی بهتر است یا پلاستیکی؟
هیچ‌کدام برای تمام پروژه‌ها برتری مطلق ندارند. در پروژه‌های صنعتی، تابلوهای بزرگ و کاربردهایی که استحکام و سفارشی‌سازی اهمیت بالایی دارد، بدنه فلزی کاربرد گسترده‌تری دارد. در برخی کاربردهای کوچک یا شرایط محیطی خاص، محفظه پلیمری نیز می‌تواند مناسب باشد.
آیا تابلو برق فلزی در برابر رطوبت مقاوم است؟
مقاومت تابلو فلزی به نوع ورق، طراحی بدنه، حفاظت سطحی، آب‌بندی و درجه حفاظت موردنیاز بستگی دارد. فلزی بودن بدنه به‌تنهایی تعیین‌کننده مقاومت آن در برابر رطوبت نیست.
آیا تابلو برق فلزی نیاز به ارت دارد؟
در بدنه‌های فلزی، الزامات مربوط به حفاظت در برابر برق‌گرفتگی و اتصال حفاظتی قسمت‌های هادی باید مطابق طراحی و استاندارد مربوطه رعایت شوند.
برای فضای باز تابلو فلزی بهتر است یا پلاستیکی؟
هر دو می‌توانند برای کاربردهای مشخص مناسب باشند. IP، شرایط آب‌وهوایی، تابش UV، خوردگی، دمای محیط و نوع تجهیزات داخلی باید در تصمیم‌گیری لحاظ شوند.
ضخامت ورق تابلو برق چقدر باید باشد؟
یک ضخامت ثابت برای تمام تابلوهای برق وجود ندارد. ابعاد و ساختار تابلو، وزن تجهیزات، محل نصب و الزامات پروژه در انتخاب ضخامت مناسب ورق تأثیر دارند.
آیا IP بالاتر همیشه بهتر است؟
خیر. درجه حفاظت باید براساس شرایط واقعی محل نصب انتخاب شود. IP بالاتر از نیاز پروژه الزاماً مزیت بیشتری ایجاد نمی‌کند و می‌تواند بر هزینه و طراحی حرارتی تابلو نیز تأثیر بگذارد.
جمع‌بندی؛ تابلو برق فلزی یا پلاستیکی؟
انتخاب بین تابلو برق فلزی و پلاستیکی باید براساس محل نصب، شرایط محیطی، ابعاد تابلو، وزن تجهیزات، مدیریت حرارت، درجه حفاظت موردنیاز و میزان سفارشی‌سازی پروژه انجام شود.
در بسیاری از پروژه‌های صنعتی که استحکام سازه‌ای، ابعاد اختصاصی و امکان سفارشی‌سازی اهمیت دارد، تابلو برق فلزی کاربرد گسترده‌ای دارد. در مقابل، محفظه‌های پلیمری نیز برای برخی کاربردها و شرایط محیطی مشخص مزایای خاص خود را دارند.
گروه صنعتی تفکرنیا، تولیدکننده تابلو برق صنعتی با بدنه فلزی و ورق گالوانیزه سرد، امکان تولید بدنه در ابعاد و ساختارهای مختلف متناسب با نیاز پروژه را فراهم می‌کند.
برای انتخاب تابلو مناسب می‌توانید ابعاد موردنیاز، محل نصب و شرایط محیطی پروژه را در اختیار کارشناسان تفکرنیا قرار دهید تا مشخصات مناسب بدنه براساس نیاز پروژه بررسی شود.
